CARA PERBAIKAN REGURATOR TV CINA

bongkar tv cek kabel,cek swit power kondisi ok.cek sikring ga putus(sikring dah diganti kabel ada 4 rambut)pantesan nih sikring ga putus.cek tTR FINAL REG.C2498 WOW KONDISI PECAH.cek dioda penyarah yg 4 buah tertulis dibody dioda ARL207.ternyata ada yg short 2 buah .tepatnya D505&D506,ganti 2 buah dioda.cek TR driver C 2655 kondisi putus 1 buah kakinya.ganti dengan persamaannya C3807.tes semua komponen diarea primer REG.semua aman.cek semua dioda diarea sekunder berikut elco2nya semua aman.lepas beban B+115 VOLT yg ke fbt dgn menyedot timah dipin7 FBT.bisa juga dengan melepas R nya/melepas fbt(merepotkan)setelah semua part yg rusak diganti &dipasang kecuali TR final C 2498/yg sejenis.(jgn dipasang dulu)selanjutnya tes tegangan dielco 450v dgn tester posisi DC 1000 VOLT.aman.selanjutnya cek teg di kaki basis TR final yg belum dipasang degan posisi tester dc 10 volt.terukur ada teg sekitar _-+ 1 volt dc(jgn lebih dari 1 vol bisa menyebabkan over /tr final mati/kalau ga ada teg -+1 v.ga bakal keluar teg di sekundernya.alias ga naik tegangannya)sesudah memastikan aman.pasang TR final c2498 dgn terlebih dahulu diberi pasta pendingin yg biasa ada di procesor komputer/ps3 biar panas lebih cepat tersalur ke heatsing..tapi jgn lupa buang dulu teg sisa di elco 450 volt dgn bolham pijar/dgn solder.jgn dikonsletkan antara kutub +&- elco bisa menyebabkan elco rusak..
tes lagi alhamdulillah teg di sekunder sudah keluar semua dgn normal b+ buat fbt terukur 110 v,buat vcc vertikal terukur 24-26 v,buat cfu 12-14.buat sound 12-18 volt volt.solder kembali pin 7 fbt yg tadi dilepas .nyalakan lagi crak bunyi fbt pertanda sudah bekerja .tes gambar ok .tes suara ok.tes tombol2 ok.tes remot ok.atur fokus fbt dan scrennya.dgn sebelummya menyeting dulu menu contras&brignest standar 50.rapihkan tv tutup .tes lagi sekitar 1-3 jam untu memastikan regurator bertahan dan aman.

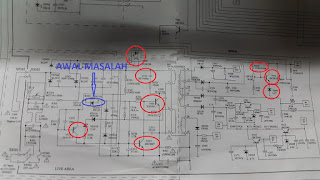

GAMBAR PART YG PERLU DIPERIKSA

PART YG SERING RUSAK

SUMBER:PENGALAMAN PRIBADI

CARA MENGATASI PSU>REGURATOR TV CHINA DROP

Cara mengatasi regurator cina tegangan drop sampai 30 volt

Buka tv<nyalakan terdengar ciuuut dari trafo psu disertai ada asap.sy biarkan saja sambil mencari sumber asap ternyata dari fbt mengeluarkan api kecil di body nya yg sudah retak. Matikan tv buka fbt ,ukur tr horiz ok.cut B+KE FBT.> tes B+ hanya 30v

Ganti c2kv 681p, VR ,ZENER.6,2V, R 100K, OPTU, C1815, R 150K, R5,6K, AREA PRIMER &ADJUST PSU.

Pergantian part tadi hasil masih nihil.. teg tetap 30 v di B+,curiga dgn TR 511=A1015 dekat optu. Lepas TR.nyari pengganti.rupanaya akibat sudah pening kerja siang yg cukup panas .A1015..belum dipasang(lupa) tv sy nyalakan lagi tanpa TR A1015.pas dinyalakan crak pius putus(akibat teg over arus berbalik).dalam hati pasti banyak pemain yg rusak..benar saja ditemukan 5 pemain rusak TR PINAL,TR DRIVER_C3807,2 DIODA BRIDGE, PIUS .

 ganti lagi 5 pemain yg rusak tes lagi tetap teg b+masih drop 30v…
ahirnya tunda tidur siang dulu.
.
setelah istirahat lanjutkan kerjaan karena penasaran ahirnya:
ditemukan D514 =IN4148 yg diparalel dgn R 1/4 WATT 15K.kondisi short.ganti diode d514. Tes vcc B+ SUDAH NORMAL 115V.PASANG FBT BARU.NYALAKAN TV.tapi hanya garis mendatar ,disertai ic vertical panas berlebih,ganti ic vert TV nyala normal.tapi suara juga ga keluar raba ic sound tda 2003 panas sekali ganti ic sound, Alhamdulillah cling..
(akibat lupa pasang TR A1015 total 7 part jadi rusak 5 part primer regurator .ic sound & ic vertical rusak juga karena vcc over

SEHARUSNYA TADI HANYA DGN MENGGANTI D514 DAN FBT SAJA TV SUDAH BISA NORMAL)

gejala sama penanganan/kerusakan bisa beda.mudah2an bermanfaat.salam sukses

SUMBER:PENGALAMAN PRIBADI

data pin serta tegangan ic TDA9381PS/XX

data pin serta tegangan ic TDA9381PS/XX
1.stanby-6,1v *
2.scl-3,3v *
3.sda-3,2v *
4.tuning-2,7v *
5.av1-0v *
6.av2-5v *
7.key/led-3,3v *
8.stat av grad-0v *
9.vss c/p-0v *
10.band system-0v *
11.m/L/L-4,6V *
12.VSS.A-0V *
13.SEC PLL-2,3V
14.VP2-7,9V
15.DEC-4,0V
16.PH2LF-3,5V
17.PH1LF-3,9V
18.GND
19.DES.BG-4,0V
20.AVL-4,8V
21.VDRB-1,1V
22.VDRA-1,1V
23.IF1-1,9V
24.IF2-1,9V
25.IREF-0V
26.VSC-3,8V
27.TUNER AGC-1,7V
28.AU/DEM/SIF-2,3V
29.DES/COM/SF-2,3V
30.GND
31.SOUND PLL/SIF AGC-2,2V
32.AVL/RGF-0V
33.H-OUT-0,6V
34.FBI.SD-0,5V
35.AUDIO EXT-3,7V
36.EHT-1,7V
37.PLL.IF-2,4V
38.IF VO/SVO-3,3V
39.VP1-7,9V
40.CVBS.INT-3,9V
41.GND
42.CVBS/Y-3,7V
43.CHROMA-1,5V
44.AUDIO OUT/AM OUT-3,3V
45.FBL IN-4V
46.R2/V IN-2,5V
47.G2/Y IN-2,5V
48.B2/U IN-2,5V
49.BCL IN-2,3V
50.I BLACK-5,9V
51.R OUT-3,1V 52.G OUT-3,1V
53.B OUT-3,1V
54.VDD A-3,3V
55.VPE-0V
56.VDD C-3,3V
57.OSC-GND
58.X-TAL - 12M
59.X-TAL - 12M
60.RESET-0V *
61.VDD P-3,3V *
62.GRAD P1,0/INT1-0V *
63.STAT P1,0/TO-0V *
64.IR IN-4,9V *
keterangan : area MICOM yang bertanda *
pin 8 sering di gunakan sebagai titik proteksi

Mudah2an bermanfaat

pin out ic TMP 8873/8891

LED SHARF 24 IN MODEL:LC-24LE5017.gejala layar putih polos

LED SHARF 24 IN MODEL:LC-24LE5017.gejala layar putih polos.ganti ic SMD 8pin.di T-CON PANEL.(ADA DIPOTO)gejala sama penanganan/kerusakan bisa beda.mudah2an bermanfaat.salam sukses

setelah pergantian ic smd 8 pin dit-con/panel

gambar ic yg hangus

gejala sama kerusakan mungkin beda

sumber:pengalaman pribadi

cara servis psu tv led poloytron TYPE PLD24T810

 tv led poloytron TYPE PLD24T810.MATOT.

ditemukan 5 pemain yg mengundurkan diri..2 dioda bridge,dioda sekunder out psu yg diparalel 5 biji 1 ko.sikring, fet K7A650.

ganti dioda semua cabutan dari tv cina.kecuali fet K7A650.karena ga ada ,ganti dgn fet ps7um.punya regurator tv tabung tes dgn tanpa mobo ..teg sout psu sudah ok.tinggal pasang ke mobo

Hasil pergantian 5 pemain yg mengundurkan diri

sumber pengalaman pribadi

mudah2an bermanfaat

POLYTRON LED 32 in .TYPE PLD 13F07784. Suara ada gambar layar gelap..

CARA MENGATASI polytron LED 32 in .type PLD 13F07784. Suara ada gambar layar gelap..

Seleasai buka baut yg super banyak..nyalakan tv dgn sambil mengukur teg Ke BL..sesaat terukur naik lebih dari -+50v..kemudian turun lagi stok di -+24 v.ga salah lagi ini ada masalah di BL.lanjut.buka panel untuk memeriksa BL yg sudah jadi tersangkax..

Ukur 1 per1 BL .dgn tester x1 karena jenis Bl ini ukuran 3v jadi bisa kelihatan nyala diukur dgn tester posisi x1 ohm meter.ditemukan 4 buah BL kondisi putus dibaris tengah.dan warnanya sudah menguning..

Lanjutkan pergantian BL yg putus

Ada perbedaan antara tv LG led .jika ada BL Putus.tv balik stanby.tapi LED polytron jenis ini tv tdk protek.hanya teg ke BL nya saja yg protex.

Ga ada stok BL yg 1 baris isi 10.jadi improve dgn menempel 1 persatu BL yg putus

Tes BL. Yg sudah nyala

Teringat kasus sebelumnya.Setelah pergantian Bl.yg putus.selang beberapa jam runing tes yg lainnya malah ikut juga.maka saya akalin teg yg ke BL diseri dulu dg Dioda dan RKapur 5w 0.22 ohm.biar lebih awet dan aman.

runing tes aman

MUDAH2 AN BERMANFAAT

tv polytron led 24 in PLD24T800.ada suara.gambar gelap

tv polytron led 24 in PLD24T800.ada suara.gambar gelap.
Alhamdulillah teratasi dgn mengganti elco 63v/47 uf buat vcc BL.berikut solder ulang infut ac 38 volnya.jalur yg ke fet

gejala sama kerusakan /penanganan bisa berbeda,mudah2an bermanfaat,salam sukses(pernah pos

CARA PASANG GACUN PADA TV POLYTRON FS7UM

CARA PASANG GACUN PADA TV POLYTRON  FS7UM

YG BERTANDA X JALUR YG DIPOTONG

Banyak tuser menanyakan bagaimana cara pasang Gacun pada polytron pakai FS7UM.
Apakah perlu modifikasi? Bagaimana jika tidak dimodifikasi?
Jika tidak dimodifikasi maka dapat mengakibatkan :

• Saat power-on normal – begitu dibuat st-by akan ada komponen yang terbakar – bahkan sangat beresiko merusak ic mikrokontrol.
• Kalaupun bisa st-by – sebenarnya pesawat masih hidup, tetapi hanya layar jadi gelap (cek heater masih menyala).

Pertama harus dipahami dulu. Polytron saat st-by tegangan B+ masih rendah sekitar 60v, dan begitu power-on tegangan baru normal 115v . Sedangkan jika pasang gacun, saat st by maupun saat power-on tegangan tetap tinggi 115v

• Saat st-by tegangan 5v mikrokontrol disuply lewat T505.
• Sedang saat power-on tegangan 5v mikrokontrol ganti diambil alih diberikan dari D510.

Cara modifikasi.

• Lepas transistor T505. Karena tegangan suply dengan gacun dari sini akan tinggi, sehingga beresiko merusak.
• setelah pesawat nayala. Cek saat st-by apakah pesawat bisa betul-betul mati. Jika ternyata pesawat tidak mati, tetapi hanya layar gelap (heater masih nampak menyala), maka perlu dibuatkan sirkit on-off.

Sirkit on-off dapat nyontek dari gambar dibawah.

• Tegangan supply 8v keluaran dari T502 diputus dipasang switch on-off.
• Q803 yang dibuat sebagai “switch on-off”

SUMBER:MARSONO TV

SERVICE MENU CHINA TMPA8873/93

SERVICE MENU CHINA TMPA8873/93

Masuk service menu  :

• Tekan Vol (-) hingga nol
• Tekan MENU 1x
• Saat muncul tampilan osd MENU – tekan angka 6483
• Exit – tekan power

Untuk memilih F1 – F7 dapat digunakan

• Tombol MUTE atau DISPLAY
• Atau tekan Angka 1 hingga angka 7

Cara masuk atau akses menu F8 – F15

• ·Pada posisi ke F7
• Tekan angka 2483 atau 6483 atau 6568.

Tombol SLEEP dapat digunakan untuk memilih tampilan TEST SIGNAL.

• Dengan menekan-menekan tombol SLEEP kita dapat memilih gambar test patern.
• Gambar patern kotak-kotak digunakan untuk adjust vertikal size, V Lin, V Pos dll
• Gambar palang digunakan untuk adjust H Center
• Gambar putih blank digunakan untuk adjustment white balance

Untuk menghilangkan gambar terkunci

• Tekan CALL 1x
• Tekan CALL 1x lagi dan tahan hingga gambar kunci hilang

IC memori dapat diganti kosongan (baru)

• Pasang IC
• Hidupkan teve dan tunggu sebentar, ic memori akan terprogram secara otomatis

SERVICE MODE CHINA DENGAN SANYO LC863xxx

SERVICE MODE CHINA DENGAN SANYO LC863xxx

Kadang kita menjumpai teve China yang tidak jelas merk-nya. Untuk membuka service mode cara-cara dibawah ini boleh dicoba (kami sebagian ada yang belum pernah praktek-kan)
LC863324A-5T51

• Masuk ke menu Auto-Program/Auto-Search
• Kemudian tekan berurutan 6-4-8-3 untuk masuk ke service menu.
• Tekan berurutan 6-4-8-3 lagi untuk masuk ke factory mode.

LC863524C-55L7

• Vol minim
• Tekan dan tahan VOL-down pada panel TV
• Tekan dan tahan REVIEW  pada remot
• Pindah menu pakai MUTE

LC863528A-xxxx

• Tekan dan tahan VOL-down pada panel TV
• Tekan REVIeW
• Ulangi untuk exit

LC863328A-5Y29/-5Y28/-5Y19

• Vol minim
• Tekan dan tahan tombol Vol-down  pada panel TV
• Tekan 0 diremot 3 kali.

LA863328A-5028/-2MD0/-C81DC

• Cari tombol kosong di remot yang tidak dipakai.

LC863528B-52K7

• Volume minim
• Tekan-2 MENU untuk memilih PROGRAM EXCHANGE (pindah program)
• Masukkan angka  2-4-8-3
• Pindah menu pakai Quick-View.

LC863528B-51C3

• Tekan DISPLAY
• Tekan MUTE 3x
• Pindah menu dengan SLEEP
• Tekan MENU untuk simpan/keluar.

LC8633528B-50S8

• Masuk ke menu Auto-Program/Auto-Search
• Kemudian tekan berurutan 6-4-8-3
• Tekan berurutan 6-4-8-3 lagi untuk masuk ke factory mode.

LC863532A-5Z00

• Vol minim
• Tekan dan tahan VOL-down dipanel TV
• Tekan  DISPLAY diremot
• Tekan POWER pada remot untuk simpan/keluar.

LC863332B-52Z6/-3KD0/-53L1/-54R6, LC863532C-55P9/-55K9

• Vol minim
• Tekan2 MENU, untuk memilih menu GAMBAR  (PICTURE MENU)
• Tekan 8-6-0-0, atau 8 March 6, atau 6-4-8-3

LC863320A, LC863324A, LC863328A, LC863332B

• Tekan tombol tersembunyi pada remote. Biasanya dibawah tombol SLEEP.
• Atau bisa dengan menshort pin ic remote 2-13 atau 2-14, atau 2-15, atau 2-16

LC863532B-52H8

• Tekan Menu
• Tekan berurutan 8-8-8.

LC863532B-55L1

• Volume minim
• Tekan MENU
• Tekan berurutan 6-5-6-8
• Pindah menu pakai Display.

LC863332B

• Hidupkan TV dg remote
• Tekan berurutan  "POWER", "MUTE", "CALL", "TIMER", hingga muncul tulisan “FACTORY”
• Tekan " TIMER "

LC863548B

• Vol minim
• Tekan dan tahan VOL-down pada panel TV
• Tekan DISPLAY diremote

Teve China dengan UOC 79CSN931CTE1V10 (LA76931) tidak terima siaran.

Teve China dengan UOC 79CSN931CTE1V10 (LA76931) tidak terima siaran

KASUS

• TV china dengan UOC 79CSN931CTE1V01 (Sanyo LA76931)
• Tidak terima siaran (hanya blueback saja)

TINDAKAN

• Cek gambar lewat AV in……OK no problem – Berarti kemungkinan kerusakan pada bagian Video-IF atau TUNER.
• Coba lakukan Auto-serach….ternyata tidak ada noise - Hal ini menunjukkan bagian Video-IF tidak berfungsi normal
• Cek tegangan suply IF Vcc pada pin-9…..OK no problem

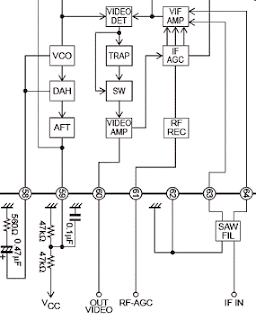

• Cek komponen-komponen pada pin-58 yang merupakan sirkit APC Filter (VCO filter) untuk bagian Video-detektor. Achirnya ketemu biang penyebabnya , secara visual nampak ada tekukan kaki komponen yang menjulur dan short ke komponen lainnya.
•


EPROM korup pada LA76810A

Tips kerusakan data korup pada LA76810A

Cara masuk ke nomor MENU 4 hingga 13	Lihat MENU 3. Ubah SETUP SELECT atau PAGE menjadi 1
76810/76818	Kesalahan pilihan jenis ic yang digunakan dapat menyebabkan problem (a) Raster kedip-kedip atau (b) Muncul gambar silang (cross)
POWER ON KEY	1 = tombol CH+ berfungsi sebagai kontrpl power-on 0 = tombol tidak fungsi
TUNER OPTION  (tuning mode)	Kesalahan data dapat menyebabkan tidak terima siaran (tuner tidak fungsi)  0 = jika digunakan tuner jenis VS 1 = jika digunakan tuner jenis FS atau PLL       Baca : Memahami macam-macam jenis tuner
SEARCH CHECK	Normal adalah 0 1 = menyebabkan Auto-Search otomatis muncul sendiri beberapa detik setelah teve dihidupkan
BAND OPTION	Berhubungan dengan data TUNER OPTION. Kesalahan data menyebabkan tidak terima siaran (tuner tidak fungsi).  Jika tuner yang digunakan jenis VS (tuner option 0). Maka diisi 3 = jika menggunakan tuner jenis 2 band SW. Atau diisi 2 = jika menggunakan tuner jenis 3 band SW 2 = jika menggunakan tuner jenis FS (tuner option 1)
STEREO OPTION	Kesalahan dapat menyebabkan Volume satu strip suara langsung keras  0 = jika menggunakan sebuah penguat Audio mono 2 = jika menggunakan 2 buah penguat Audio stereo 3 = jika menggunakan IC kontrol balance
FM LEVEL	Umumnya dipilih 15. Jika nilai kecil dapat menyebabkan suara kemresek
VIF SYS SW	1 = SAW filter yang digunakan 38.9. Ini yang banyak digunakan 0 = jika SAW filter yang digunakan 38.0 Jika salah data dapat menyebabkan :  Auto-Search tidak nyantol atau sebagian tidak nyantol Chanel sebagian tidak keluar warna Chanel sebagian suara kemresek
CD MODE	Umumnya dipilih 0. Kesalahan dapat menyebabkan gambar rolling
CROSS BW	Umumnya dipilih 0 Kesalahan dapat menyebabkan tidak terima siaran dan yang muncul adalah raster gelap (0), raster putih polos (2), gambar silang (3) SUMBER MARSONO TV

KERUSAKAN IC LA76810A

Tips kerusakan IC LA76810A

Gambar (tuning) lama-lama geser atau hilang	Coil Video-detektor pada pin-48/49 rusak
Gambar geser ke-kiri, ada blok hitam vertikal pada bagian kanan layar	Jalur pulsa FBP (H AFC) dari flyback ke pin- terputus Kadang juga bisa diesbabakan karena kerusakan X-tal warna
Gambar (horisontal) roboh	Kerusaskan R4.7K pada Hor-VCO pin-29 (kalau dicek pakai ohm meter sepertinya masih bagus). Ganti dengan resistor kualitas bagus (jenis metal film)
Gambar kontras tipis, kontrol kontras tidak mau di adjust	Cek apakah pin- ABL ada tegangan sekitar 3v. Biasanya disebabkan kerusakan diode pada sirlit ABL
Gambar tidak ada warna	Kerusakan X-tal 4.43 Kerusakan komponen pada pin-39 (AFC 1) Salah seting pada Color-mode
Raster/gambar muncul gangguan garis cross (palang)	Salah adjustment pada pilihan “IC 76810/76818” pada service-menu. Kesalahan adjustment pada service mode pada CROSS-BW (normal “0”)
Raster/gambar kedip-kedip	Salah adjustment pada pilihan “IC 76810/76818” pada service-menu.
Gambar rolling	Kesalahan adjustment CD-mode pada service menu (normal “0”) Kerusakan komponen pada Video input pin-44
Auto-serch/Manual search tidak nyantol (gambar sudah terlihat bagus)	Periksa jalur AFT-out dari Pin-10 ke mikom atau pin-10 short Periksa jalur sinyal ID dari Pin-22 ke mikom Kesalahan adjustment VIF pada service mode (normal pada “38.9” atau “1”)
Teve dihidupkan langsung “auto-search” sendiri	Salah seting SEARCH CHECK pada service mode (normal “0”)
Tidak semua chanel bisa dimemori	Kesalahan adjustment VIF pada service-mode (normal “38.9 atau “1”)
Horisontal/flyback tidak kerja	Periksa pin-25 Hvcc apakah sudah mendapat tegangan sekitar 5v
Tidak terima siaran, ada noise	Salah adjustment pada seting “TUNER TYPE” atau “TUNING MODE” pada service-mode Coil Video IF rusak Kerusakan komponen pada pin-47 atau pin-50 Kerusakan komponen pada RF/IF AGC pin-3/4
Tidak terima siaran, tidak ada noise	Tidak ada tegangan untuk bagian IF pada pin-8 Coil video IF rusak
AV in tidak ada gambar (blank), siaran TV oke	LA76810A rusak
Vertikal satu garis (ic vertikal-out OK)	Tidak ada tegangan suply pada pin-43 Kerusakan komponen pada pin-23/24
Vertikal kurang penuh (ic vertikal-out OK), gambar ada	Tegangan suply ke pin-43 drops Kerusakan komponen pada pin-23/24
Vertikal tidak penuh, raster blank, tidak ada OSD	Kerusakan ic memori atau jalur SDA/SCL ada yang putus.
Suara satu strip langsung keras	Kesalahan adjustment STEREO-OPTION pada service mode (normal adalah “0”)
Suara desis	Kesalahan seting Sound-mode (normal “5.5” atau “B/G”) Kerusakan komponen pada pin-52/53/54
Tidak ada suara	Kesalahan seting Child-lock (normal adalah “OFF”), karena hal ini menyebabkan muting penguat suara aktip SUMBER :MARSONO TV

TV CHINA LA76810A BLANGKING

TV China LA76810A gangguan gambar blangking dan bagian kiri-kanan raster agak gelap

TV China model lama dengan LA76810A
Problem :

• Gambar berkabut disertai garis-garis blangking dan sisi bagian kanan –kiri layar agak gelap.
• VR screen diajust tidak menyelesaikan masalah.

Penyelesaian :

• Cek tegangan 180v normal maupun cek elko dengan ESR meter OK
• Cek semua elko pada bagian sekunder power suply dengan ESR meter - bagus semua
• Cek elko pada suply transistor driver - juga OK
• Maka analisa kami jatuh pada IC LA76810A .........dan setelah IC diganti.........ternyata masalah tetap sama saja.

Solusi :

• Kami berkejakinan bahwa penyebab adalah masalah elko. Oleh karena itu secara bodoh-bodohan kami cek semua elko yang ada dengan ESR meter.
• Dan achirnya kerja membuahkan hasil. Ternyata elko kecil C444 pada sirkit daerah horisontal-out kering.

• SUMBER:MARSONO TV

MENGATASI TV GA DAPAT GELOMBANG/CHANEL

Auto-search tidak kerja (tidak nyantol)

(tulisan ini merupakan revisi ke.1 tulisan sebelumnya)
Manual-searh dan Auto-search tidak bekerja atau tidak nyantol.
Sebenarnya bukan merupakan kerusakan mikrokontrol. Tetapi lebih banyak disebabkan karena mikrokontrol tidak terima sinyal pulsa-pulsa yang dibutuhkan untuk dapat bekerjanya auto search. Kerusakan lebih banyak disebabkan karena problem pada sirkit bagian Video-IF
Syarat agar auto-search dapat nyantol (dimemori) :

• Mikrokontrol harus terima sinyal tegangan AFT dari bagian Video-IF (contoh gambar pin-10)
• Mikrokontrol harus terima sinyal sinkronisasi horisontal dari bagian Video-IF (contoh gambar pin-27). Istilah lain yang sering digunakan untuk nama sinyal sinkronisasi ini adalah SD (sync detect), ID (indetification) atau sinyal Sync

• Lihat contoh ic LA76810 dibawah :

  • Sinyal AFT berasal dari pin-10
  • ·Sinyal SD berasal dari pin-22
  •


CARA MEMASANG MESIN CHINA

Beberapa tips jika mengganti-memasang dengan mesin China

1. Langkah pertama adalah mengukur impedansi def yoke bagian horisontal. Sebaiknya menggunakan ohm-meter digital, karena ohm-meter analog biasanya kurang presisi jika untuk mengukur nilai ohm yang kecil. Mesin China kalau dipasang pada def yoke dengan inpedansi kurang dari 1.5 ohm akan menyebabkan transistor horisontal panas atau rusak. Maka jika nilai kurang dari 1.5 ohm – perlu merubah hubungan kumparan def yoke dari paralel menjadi serial dengan tujuan agar nilai ohm menjadi lebih besar. Jika nilai tetap kurang besar maka gunakan tranfo-yoke sebagai penyesuai impedansi.
2. Jika untuk mengganti layar flat 29 inch, akan lebih baik hasilnya jika  menggunakan mesin China yang menggunakan EW digital (bukan menggunakan VR). Karena kalau menggunakan VR biasanya bagian pinggir kiri-kanan masih tetap sedikit melengkung tidak bisa lurus (terutama bagian pojok-pojoknya)
3. Untuk CRT slim gunakan mesin China yang juga khusus untuk slim, kalau tidak kemungkinan akan bermasalah pada vertikal size maupun horisontal size.
4. Mengganti tv model lama – dimana masih menggunakan transistor jengkol. Periksa juga impedansi bagian kumparan vertikal. Jika impedansi sangat tinggi (sekitar 40 ohm), maka hubungan kumparan vertikal perlu dirubah dari serial menjadi paralel. Tujuannya agar impedansi turun. Mesin China hanya cocok untuk dipasang pada def-yoke vertikal dengan impedansi sekitar 8 hingga 20 ohm.
5. Jika impedansi vertikal agak tinggi, maka kadang muncul gangguan beberapa garis blangking pada bagian atas layar. Untuk menghilangkan gangguan semacam ini, maka pasang tambahan resistor dengan nilai sekitar 100 atau 300 ohm yang dipasang paralel dengan kumparan def-yoke vertikal.
6. Jika gambar terlalu lebar/kurang lebar, maka dapat dikecilkan/dilebarkan dengan penambahan tranfo yoke.
7. kalau hanya kurang lebar sedikit bisa dipasang tambahan kapasitor 202 samapi 402 yang mempunyai tegangan 1600v pada kolektor transistor horisontal dengan ground ·
8. Lakukan selalu adjustment geometri (Vsize, Vcenter, V lin, VSC) dan white balance untuk mendapatkan kualitas gambar yang optimal. menggunakan patern generator.
9. Running test beberapa lama – untuk memastikan transistor horisontal tidak over heat. Transsistor horisontal yang over heat menunjukkan kalau defyoke tidak matching…..perlu penggunaan trafo yoke
10. Paling terachir -  ukur tegangan heater. Jika tegangan heater 5.5v atau lebih – maka resistor serial 1 ohm pada sirkit heater perlu dibesarkan nilainya agar tegangan heater turun menjadi sekitar 5v. Tegangan heater yang over akan menyebabkan CRT cepat rusak.
11. SUMBER:MARSONO TV

Teve China Tr Regulator jebol ketika di “power-on”

KASUS :

• Teve China menggunakan power supply 3 transistor
• Saat stand-by atau jika transistor horisontal belum dipasang - tegangan B+ normal
• Ketika horisontal dipasang dan pesawat dihidupkan transistor regulator langsung jebol

SOLUSI :

• Tegangan B+ tanpa transistor horisontal coba dibebani dengan lampu dop 100w.
• Cek tegangan B+ normal dan lampu juga bisa menyala.
• Cek tegangan pada elko besar bagian power supply, ternyata sangat drops (normal sekitar 300v kurang sedikit)……….ternyata elko 220uf/400v kering (nilai turun).
• SUMBER:MARSONO TV
